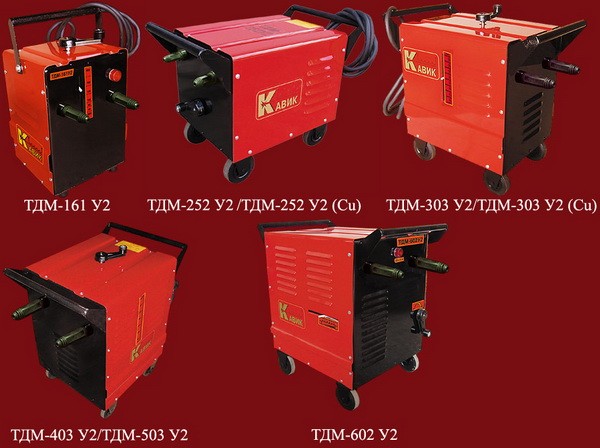

Сварочные трансформаторы

1.1. Сварочный трансформатор, предназначен для питания одного сварочного поста однофазным переменным током частотой 50 Гц. при ручной дуговой сварке, резке и наплавки металлов покрытыми металлическими электродами.

Предусмотрено использование штучных сварочных электродов диаметром 2…5мм всех марок.

1.2. Трансформатор работает в следующих условиях:

а) интервал температур от–45С до +45С

б) относительная влажность воздуха не более 80% при +20С

в) высота над уровнем моря не более 1000 м.

1.3. Трансформатор выполняется на напряжение сети 220 В или380 В (переключением).

1.4. Климатическое исполнение У, категория 2 по ГОСТ15150-69

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ:
4.1. Трансформатор представляет собой переносную (передвижную) установку в однокорпусном исполнении с естественной вентиляцией, обеспечивающую преобразование электрической энергии сети в электрическую энергию требуемого для процесса дуговой сварки напряжения, создающую необходимую падающую характеристику и обеспечивающую плавное регулирование сварочного тока в требуемых пределах.

4.2. Каждый трансформатор выполняется только на одно напряжение сети: 220 или 380 вольт.

4.3. Трансформатор состоит из следующих основных узлов: магнитопровода, сердечника, трансформаторных обмоток (первичной и вторичной), магнитного шунта, автоматического выключателя и кожуха.

4.4. Трансформатор однофазный с магнитопроводом стержневого типа. Обмотки трансформатора имеют по две катушки, расположенные попарно на общих стержнях магнитопровода. Катушки первичной и вторичной обмотки неподвижны. Катушки обмоток выполнены из изолированного алюминиевого (медного) провода марки АПСД. Обмотки от сердечника магнитопровода изолированы стеклопластиком и пропитаны электротехническим лаком.

4.5. Сердечник трансформатора собран из листов электротехнической стали толщины 0,5 мм.

4.6. Сварочный ток регулируется вращением рукоятки, находящейся на верхней панели трансформатора. При вращении ходового винта рукояткой перемещается магнитный шунт. Опускание магнитного шунта приводит к уменьшению величины сварочного тока и наоборот при его поднятии сила сварочного тока увеличивается.

4.7. Подключение сетевых проводов к трансформатору осуществляется через сетевой кабель. Включение и выключение трансформатора производится выключателем.

4.8. Для удобства перемещения трансформатор снабжен колесами и двумя ручками, расположенными на крышке кожуха.

Технические характеристики сварочного трансформаторов
