Кран стреловой поворотный КСП-500 МАСТЕР грузоподъемностью 500 кг

Кран стреловой поворотный МАСТЕР КСП-500 устанавливается на земле или перекрытиях зданий и сооружений и предназначен для подъема/спуска и горизонтального перемещения по окружности различных строительных материалов и оборудования массой до 500 кг. Кран стреловой КСП-500 МАСТЕР управляется при помощи выносного кнопочного пульта. При этом крановщик находится около крана.

Кран стреловой поворотный КСП-500 МАСТЕР является грузоподъемным механизмом, который монтируется непосредственно на месте эксплуатации. Площадка, на которой установлен кран, должна иметь уклон не более 3°. Если уклон больше, то кран необходимо выставить при помощи опорных домкратов крана.

Кран стреловой Мастер КСП-500 удобен в работе и прост в техническом обслуживании.

Кран стреловой КСП-500 Мастер полностью разборный. Это позволяет легко устанавливать его на кровлю силой двух человек с применением средств малой механизации и/или ручных грузоподъемных механизмов.

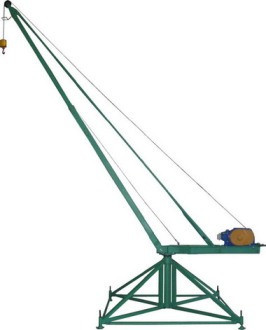

Кран стреловой поворотный КСП-500 состоит из рамы, лебедки, опор, верхней стрелы и нижней стрелы, колонны, стяжек и крюковой подвески. Для обеспечения устойчивости крана на задней части рамы поворотной снизу установлены восемь контргрузов. Основанием крана служит опорная платформа состоящая из колонны, ног и стяжек.

К раме крепится лебедка. В корпусе лебедки закреплены электродвигатель и барабан. Электродвигатель передает крутящий момент на барабан через редуктор, находящийся в корпусе. На лебедке закреплен электрический пульт. Из пульта выходят два кабеля с кнопочным тельферным постом и микровыключателем, закрепленным на раме.

В состав электрооборудования входят: электродвигатель, тормоз колодочный, выключатель QF1, пускатели К1, К2. Выключатель QF1, пускатели К1, К2 расположены в пульте управления, входящем в состав электрической лебёдки. Включение электропривода для подъема и опускания груза осуществляется соответствующими пускателями К1, К2 при помощи поста тельферного. Микровыключатель S1 расположен на раме и посредством троса отключает электродвигатель при подъеме крюковой подвески до крайнего верхнего положения.

• Кран стреловой поворотный КСП-500 МАСТЕР : основные характеристики


  Характеристика	Значение
  Грузоподъемность, кг, не более	500
  Высота подъема, м	до 50/до 100*
  Скорость подъема груза, м/мин	22
  Диаметр каната, мм	6,4
  Длина каната, м	60/110*
  Угол поворота поворотной части, град	360
  Способ управления: подъем/ опускание груза - поворот крана -	электрический ручной
  Режим работы механизма по ГОСТ 25835	3М
  Климатическое исполнение по ГОСТ 15150	У2
  Режим работы электрооборудования	S3 (ПВ 40%)
  Тип электродвигателя лебедки (ГОСТ 28330)	АИРС100S4ЕУ1
  Мощность электродвигателя лебедки, кВт	3,0
  Питание от сети, В/Гц	380/50
  Масса контргрузов, кг	520
  Масса крана без контргрузов, кг	380
  Общая масса, кг	900

  * Два варианта исполнения крана по требованию заказчика
