Устройства перегрузочные мобильные (УПМ) грузоподъемностью 1000, 2000 и 3200 кг
Цену уточняйте
- Под заказ
- Оптом и в розницу
Отправка с 25 октября 2024- +375 (29) 604-59-95А1 (заказы только по телефону)
- +375 (29) 756-07-69МТС (заказы только по телефону)
Заказ только по телефону
- +375 (29) 604-59-95А1 (заказы только по телефону)
- +375 (29) 756-07-69МТС (заказы только по телефону)
Мобильное перегрузочное устройство УПМ предназначено для подъема/опускания и перемещения груза при строительно-монтажных, ремонтных и погрузочно-разгрузочных работах на площадках, не оборудованных несущими конструкциями для крепления грузоподъемных механизмов и на складах в отсутствии стационарной грузоподъемной техники и автопогрузчиков. Используется в закрытых помещениях и на открытом воздухе.

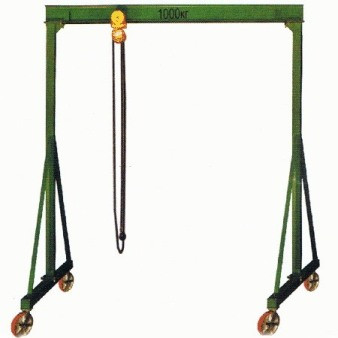

Устройство перегрузочное мобильное имеет четыре самоориентирующихся колеса, обеспечивающих работу в условиях ограниченного пространства. Конструкция передвижного крана позволяет производить быстрый его монтаж.
Устройство перегрузочное (кран козловой, кран портальный, передвижной кран) состоит из балки пролетной, балок опорных, стоек, укосин, колес поворотных (из них - два с тормозом), которые крепятся между собой стандартными крепежными изделиями. Пролетная балка служит для навешивания тали.
Пролетная балка мобильного перегрузочного устройства представляет собой двутавровую балку с приварными фланцами для крепления ее к стойкам. Опорные балки и стойки выполнены из профиля квадратного сечения (или сварены из швеллеров) с приваренными фланцами.
Рабочим органом устройства перегрузочного является таль ручная цепная:
ТРШБК-1,0 ТРШБМ-1,0 или ТРШБМУ-1,0 - для перегрузочного устройства грузоподъемностью 1,0 тонна;
ТРШБК-2,0 ТРШБМ-2,0 или ТРШБМУ-2,0 - для перегрузочного устройства грузоподъемностью 2,0 тонны.
ТРШБК-3,2 ТРШБМ-3,2 или ТРШБМУ-3,2 - для перегрузочного устройства грузоподъемностью 3,2 тонны.
Сведения об указанных талях ручных находятся в паспортах на тали. Возможно оснащение перегрузочного устройства электрической талью.
Таль ручная шестеренная не входит в состав комплекта поставки УПМ и поставляется по дополнительному заказу!!!
Устройство перегрузочное мобильное г/п 1 тонна: основные характеристики
| Параметры | Данные типовых изготавливаемых кранов | ||||
| УПМ-1,0-3-3,0 | УПМ-1,0-3-4,0 | УПМ-1,0-3-5,0 | УПМ-1,0-3-6,0 | ||
| Ширина пролета, B, мм | 3000 | 4000 | 5000 | 6000 | |
| Макс. горизонтальное перемещение, мм |
2380 | 3380 | 4380 | 5380 | |
| Длина крана, B1, мм | 3180 | 4180 | 5180 | 6180 | |
| Грузоподъемность, т | 1,0 | 1,0 | 1,0 | 1,0 | |
| Высота подъема, м | 3,0 | 3,0 | 3,0 | 3,0 | |
| Номер профиля балки (двутавр) | №20 | №20 | №24 | №24 | |
| Масса крана, кг | 300 | 320 | 375 | 405 | |
* Высота подъема может изменяться в зависимости от строительной высоты применяемой тали.
Устройство перегрузочное мобильное г/п 2 тонны : основные характеристики
| Параметры | Данные типовых изготавливаемых кранов | ||||
| УПМ-2,0-3-3,0 | УПМ-2,0-3-4,0 | УПМ-2,0-3-5,0 | УПМ-2,0-3-6,0 | ||
| Высота подъема, H*, м | 3,0 | 3,0 | 3,0 | 3,0 | |
| Ширина пролета, B, мм | 3000 | 4000 | 5000 | 6000 | |
| Длина крана, B1, мм | 3220 | 4220 | 5500 | 6500 | |
| Расстояние между упорами, B2, мм |
2620 | 3620 | 4460 | 5460 | |
| Грузоподъемность, т | 2,0 | 2,0 | 2,0 | 2,0 | |
| Высота крана, H1, мм | 3760 | 3820 | 3820 | 3820 | |
| Ширина крана, L мм | 2408 | 2408 | 2408 | 2408 | |
| Расстояние между опорами (колесами), L1 мм |
2290 | 2290 | 2290 | 2290 | |
| Масса крана, кг (без тали) |
427 | 493 | 555 | 592 | |
* Высота подъема может изменяться в зависимости от строительной высоты применяемой тали.
Устройство перегрузочное мобильное г/п 3,2 тонны : основные характеристики
| Параметры | Данные типовых изготавливаемых кранов | ||||
| УПМ-3,2-3-3,0 | УПМ-3,2-3-4,0 | УПМ-3,2-3-5,0 | УПМ-3,2-3-6,0 | ||
| Высота подъема, H*, м | 3,0 | 3,0 | 3,0 | 3,0 | |
| Ширина пролета, B, мм | 3000 | 4000 | 5000 | 6000 | |
| Длина крана, B1, мм | 3500 | 4500 | 5500 | 6500 | |
| Расстояние между упорами, B2, мм |
2460 | 3460 | 4460 | 5460 | |
| Грузоподъемность, т | 3,2 | 3,2 | 3,2 | 3,2 | |
| Высота крана, H1, мм | 3862 | 3862 | 3862 | 3862 | |
| Ширина крана, L мм | 2408 | 2408 | 2408 | 2408 | |
| Расстояние между опорами (колесами), L1 мм |
2290 | 2290 | 2290 | 2290 | |
| Масса крана, кг (без тали) |
567 | 608 | 646 | 685 | |
* Высота подъема может изменяться в зависимости от строительной высоты применяемой тали.
- Цена: Цену уточняйте
